Comment poser un escalier quart tournant gauche ?

L'escalier est indispensable pour relier deux niveaux de la maison. Il fait souvent l'objet d'un choix difficile en fonction de l'espace disponible, de son matériau, de sa difficulté d'installation, d'où le recours à un professionnel. Les limites budgétaires peuvent guider le bricoleur vers une solution « à faire soi-même ». C'est la formule que nous avons choisie. Un escalier d'un quart de tour réduit l'encombrement sur le mur et, comme ici, il peut être installé avec une petite trémie droite (255 x 85 cm).

Caractéristiques de l'escalier en bois choisi Escalier à quart de tour Primo Solid Fir (Lapeyre) • Hauteur : 275,2 cm • Largeur de vol : 80 cm • Rebond à l'arrivée : 255 cm. • Rebond de départ : 82 cm. • Nombre de marches : 13. • Dimensions minimales du hêtre : 255 x 85 cm • La hauteur peut être ajustée en coupant la première marche ou en ajoutant une base.

A découvrir également : Pourquoi opter pour un insert à bois ?

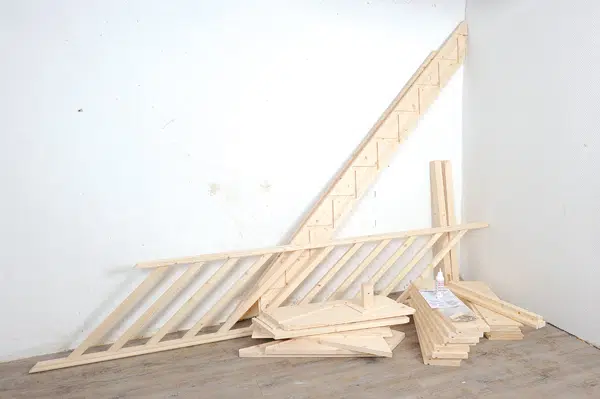

Éléments du kit : un ensemble quart de tour avec deux cordons, trois marches, trois élévateurs et un poteau de départ ; deux lisses droites, dix marches, dix contremarches ; deux poteaux, une rampe droite pré-assemblée ; quincaillerie et accessoires de montage ; instructions de montage et d'installation.

A lire en complément : Comment faire pour aménager ses combles ?

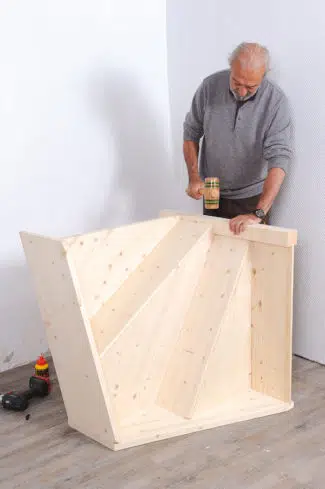

Assemblage quart de tour

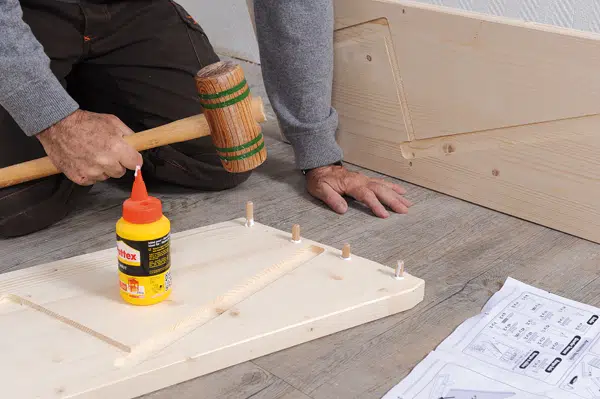

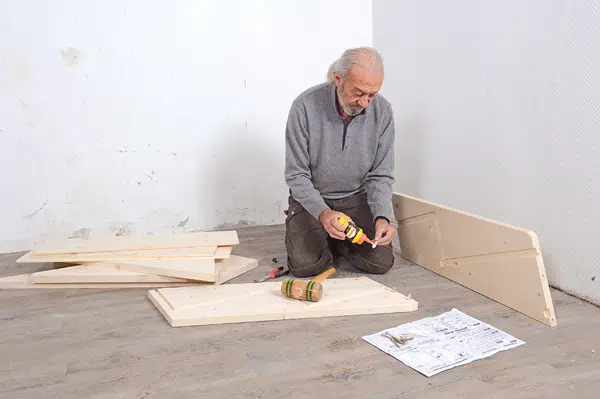

Collez les tourillons de montage.

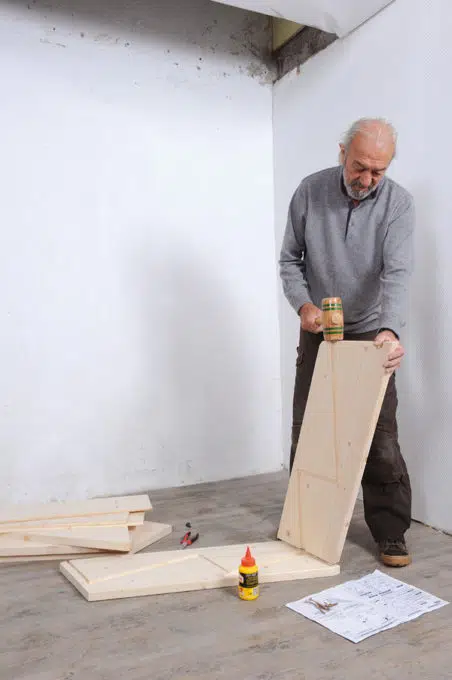

Enfoncez-les dans les trous percés dans l'un des limons.

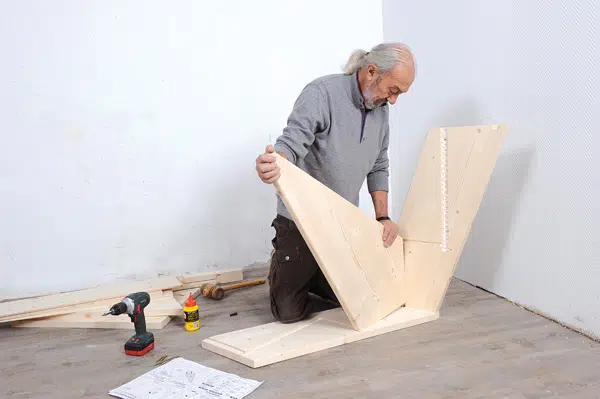

Nez le deuxième limon sur les tourillons après les avoir collés.

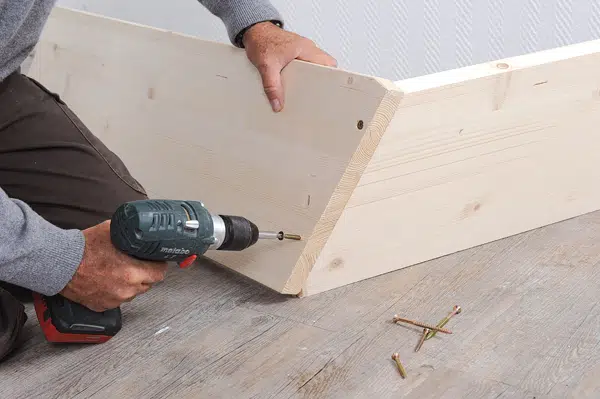

Renforcez l'assemblage avec deux vis 6x60.

Collez les encoches sur les marches.

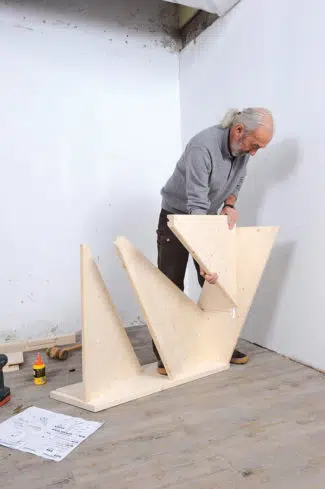

Insertion de la marche centrale dans les coupes des cordons.

Rassemblez les deux autres étapes ensemble.

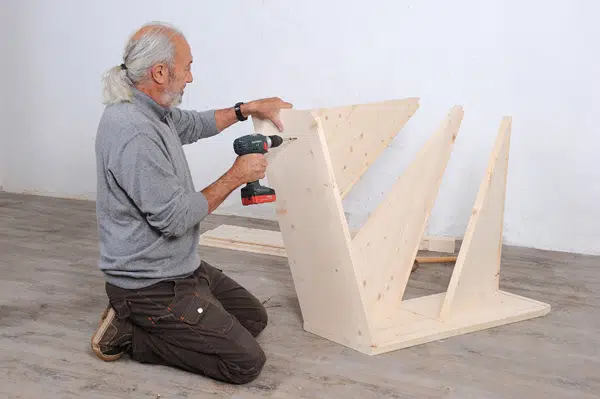

Visser chaque étape à travers les traverses avec 5 x 50 vis.

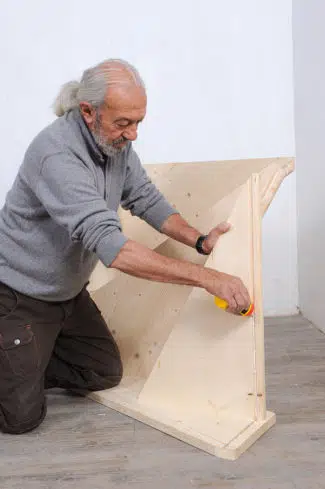

Collez sur les coupes de la colonne montante.

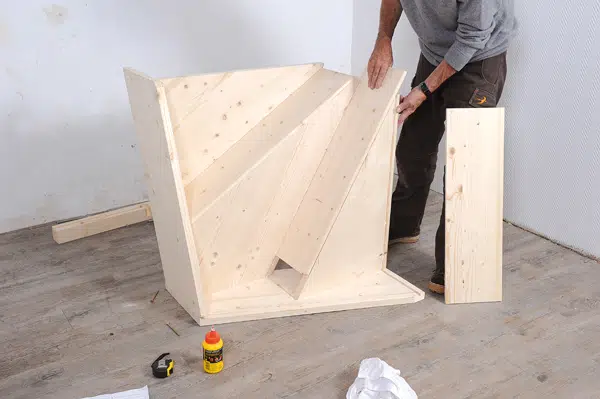

Enfilez les élévateurs dans leurs encoches.

Collez les encoches sur le poteau de départ.

Placez le poteau sur les marches et les contremarches.

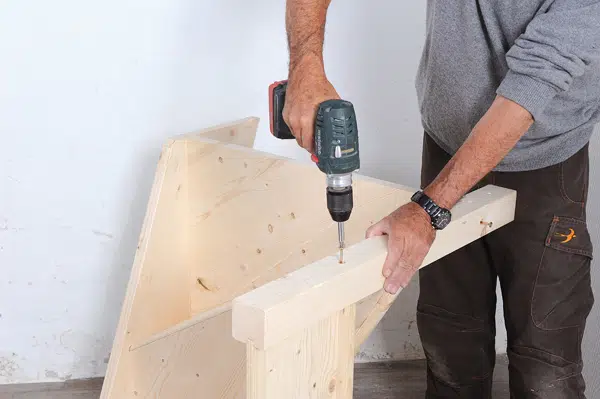

Visser pour assurer le montage final avec deux vis 6 x 90.

Clouez les contremarches au bord des marches.

Assemblage de la bonne volée

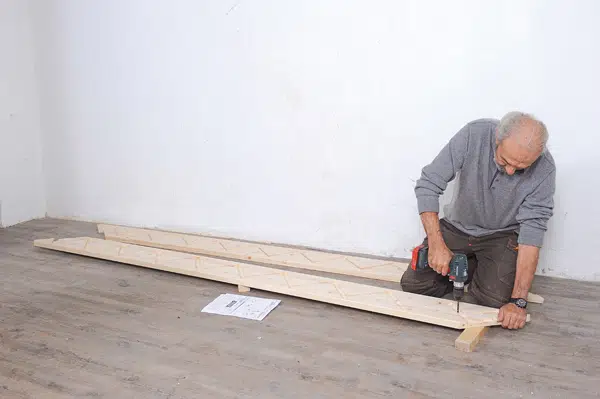

Percer avec un foret ø 6 mm, les encoches des étapes 1, 5 et 10 dans les deux cordons.

Percer dans l'axe des marches au centre de l'encoche.

Faites une coupe de 17,5 x 18 mm dans le nez de la première marche pour le passage du poteau.

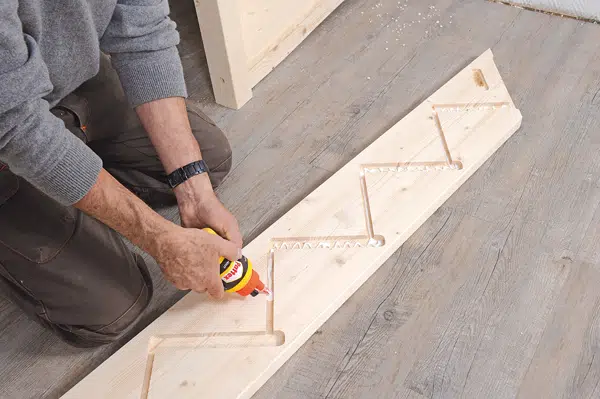

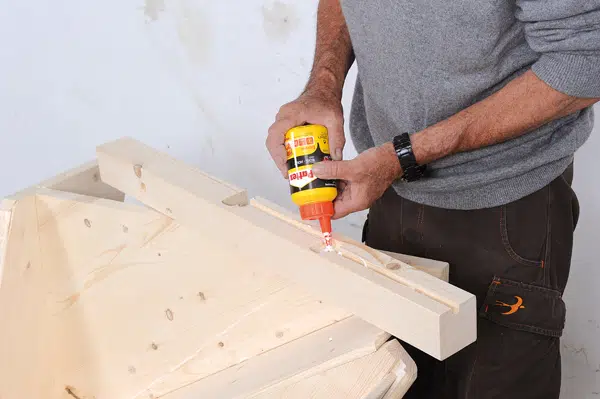

Collez les coupes de marches sur un limon.

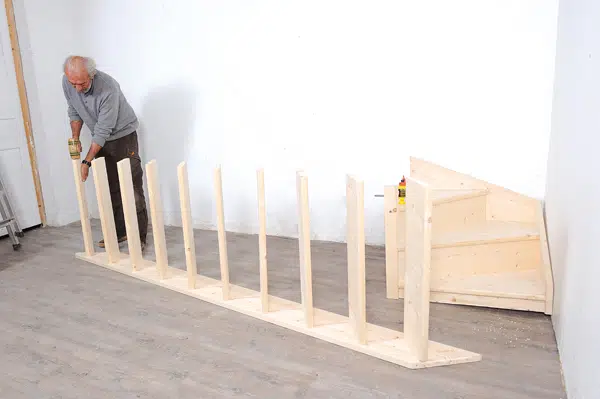

Ajustez les marches dans le encoches.

La dernière marche, plus étroite, reposera sur le sol du sol.

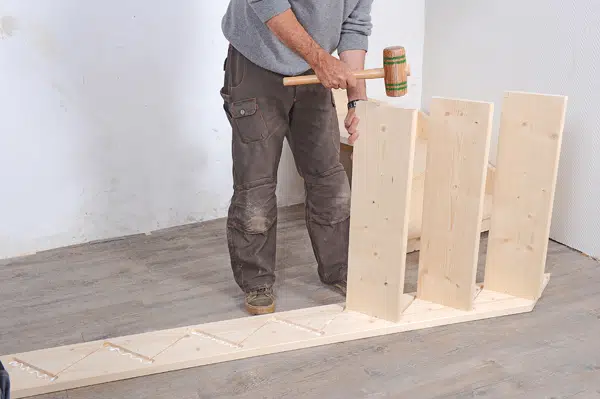

Insérez les contremarches dans la rainure de chaque marche et dans la rainure du limon.

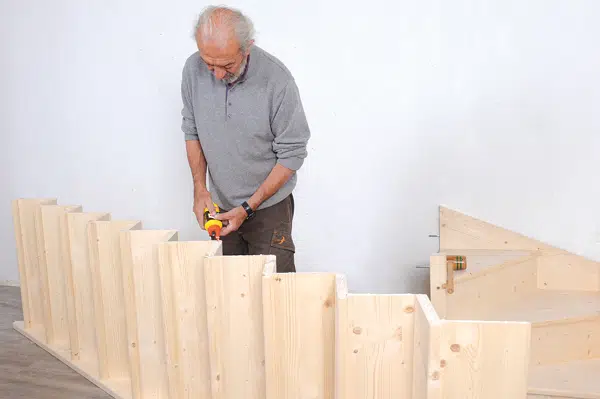

Collez le bord des marches (ou les rainures du second limon).

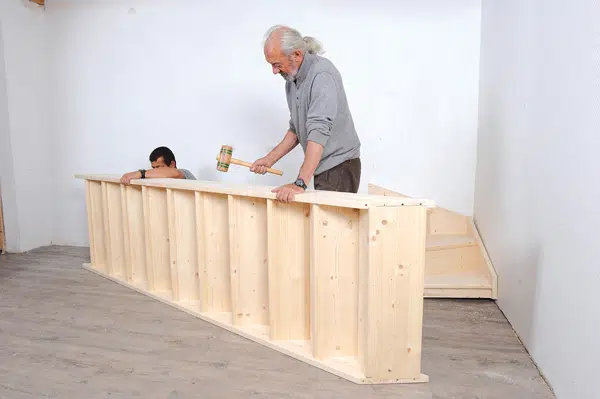

Nest le deuxième limon sur les marches et les contremarches. Travaillez ensemble pour assurer l'alignement des éléments avec les rainures.

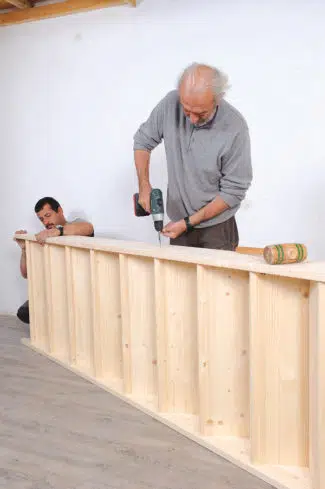

Visser les étapes 1 à 5 et 10 avec des vis 5 x 50 à travers des trous percés précédemment.

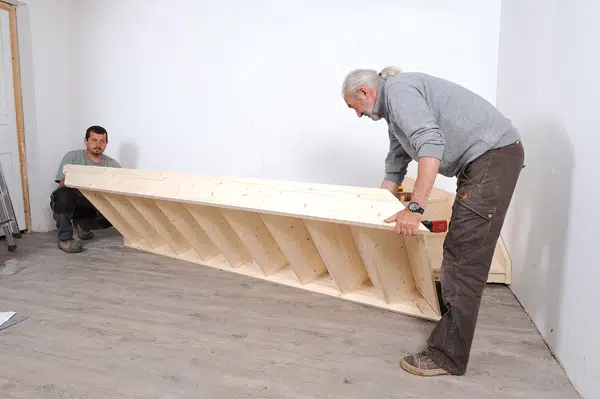

Tournez la volée droite pour visser l'autre côté.

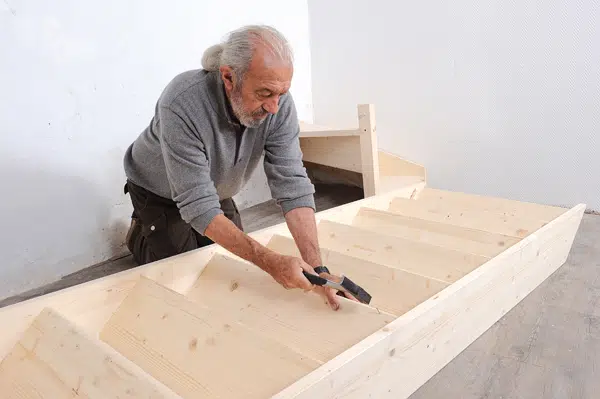

Les rehausseurs de clous sur les marches.

Pose de l'escalier en bois

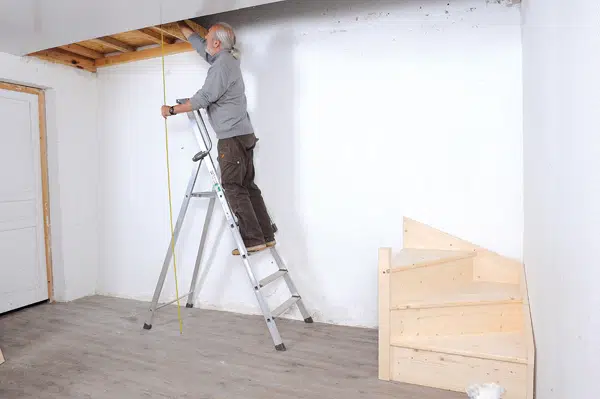

Vérifiez la hauteur à monter du plancher fini du bas au plancher fini à l'étage.

Signaler la différence entre la hauteur initiale de l'escalier (275,2 cm) et la hauteur à monter.

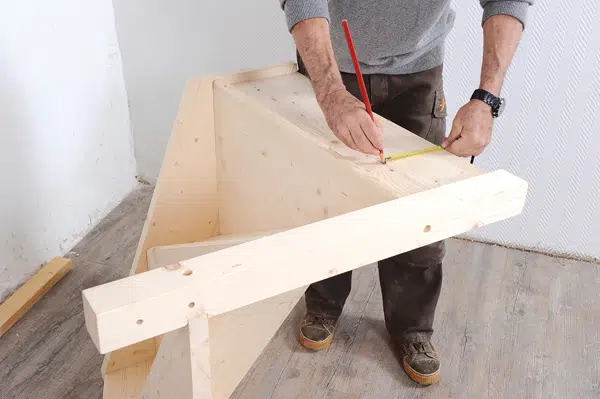

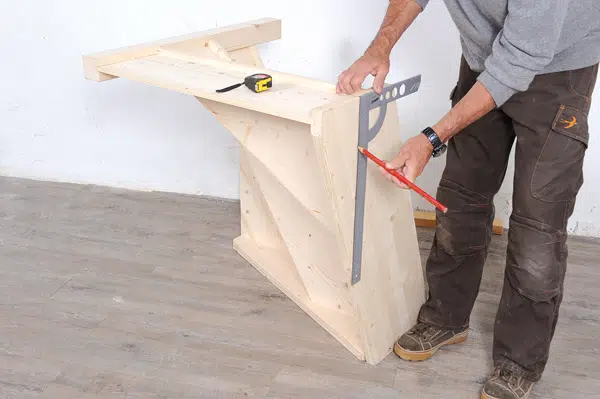

Dessinez les découpes en bas du quart de tour : poteau, marche, contremarche et limon.

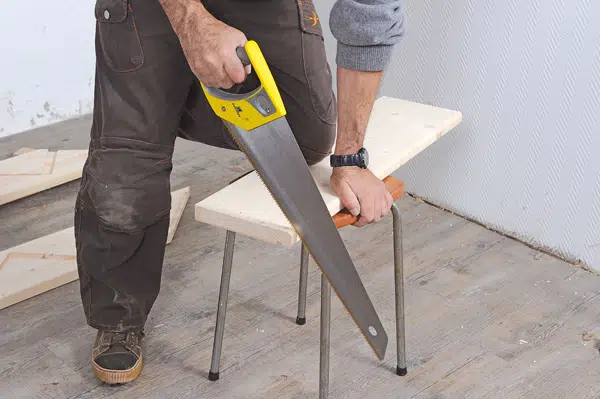

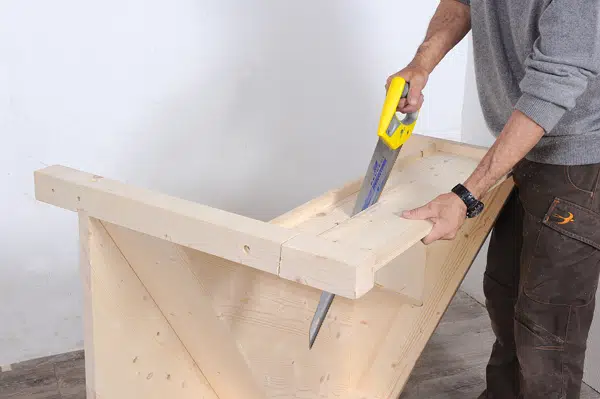

Faites la coupe.

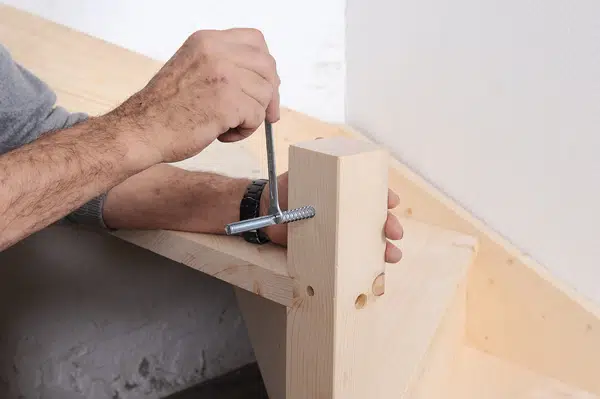

Visser le filetage « bois » des vis de rappel dans les trous prévus au quart de tour, le filetage « métal » dépassant de 60 mm.

Déposez l'assemblage des tourillons, collé, au quart de tour.

Assembler la volée au quart de tour en enfilant les tourillons et les vis de rappel dans les trous prévus sur la volée droite.

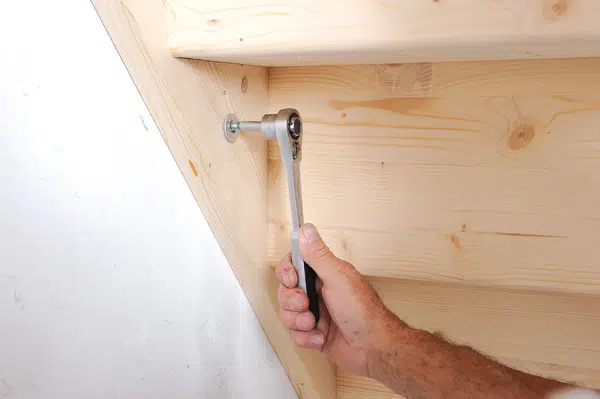

Serrez l'ensemble en vissant les écrous et les rondelles sur les vis de retour.

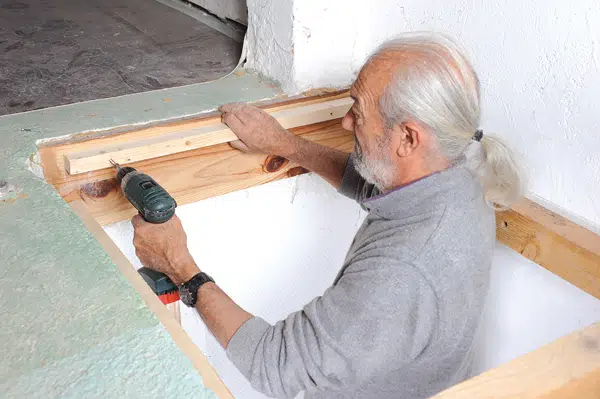

Fixez le support d'escalier à le hêtre, du côté de la finition, en conservant une épaisseur de marche par rapport au sol fini.

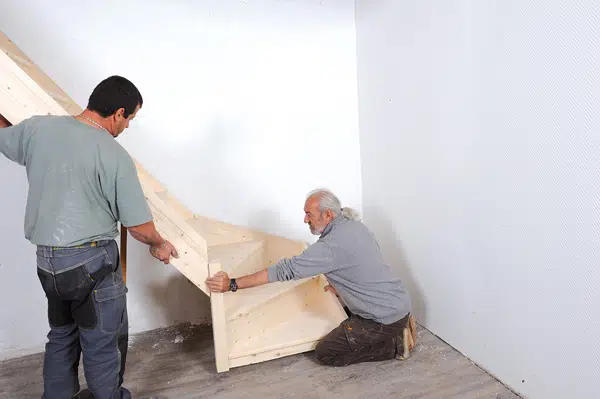

Placez l'escalier contre le tac d'arrivée et vissez-le avec 6 x 60 vis.

Montage de la rampe

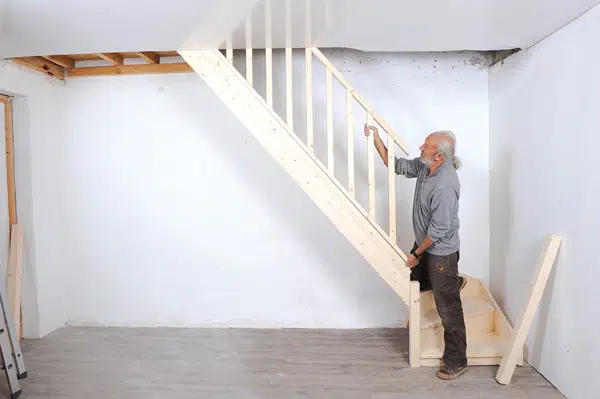

Placez la rampe sur le limon.

Attachez la rampe au poteau d'arrivée après vissé celui-ci sur le limon à l'aide de vis 6 x 90. Collez et vissez avec des vis 6x90.

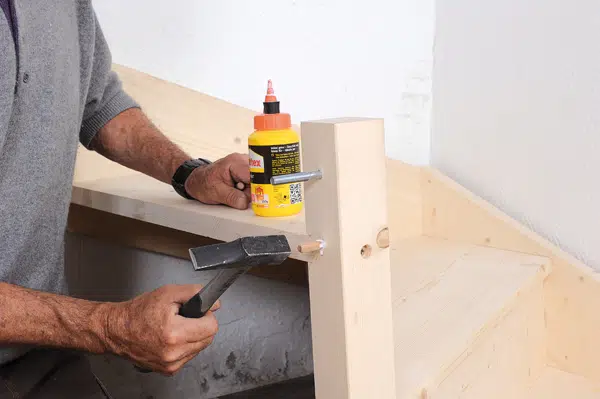

Fixez le poteau de départ à la rampe et limon avec colle et vis 6 x 90.

Finitions d'escalier en bois

Collez et mettez les capuchons qui cachent les assemblages.

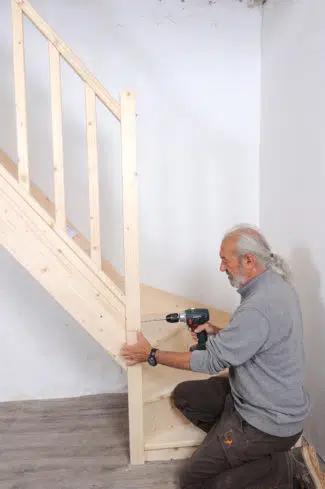

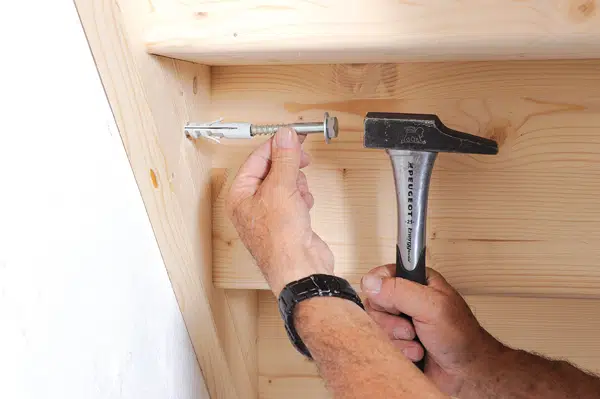

Fixez l'escalier au mur porteur. Selon le cas, utilisez des pieds métalliques ou des vis directement après une cheville adaptée au mur.

Le support mural complète les supports au sol et sur la latte d'arrivée pour empêcher tout mouvement de l'escalier pendant l'utilisation.
