Dans cet article, je vais vous présenter les différents logiciels de saisie de schémas électriques/électriques et comparer les solutions pour commencer. Je vous présenterai des solutions professionnelles gratuites (QElectroTech), des solutions en ligne polyvalentes (Draw.io), des logiciels de démonstration professionnels et éducatifs (Schemaplic) et des solutions professionnelles disponibles pour les étudiants (Autocad electrical).

Lire également : Qu'est-ce que Activités des sociétés holding ?

Cet article s'adresse aux débutants, aux étudiants, aux amateurs ou aux fabricants qui souhaitent réaliser des schémas électriques.

Les schémas électriques ?

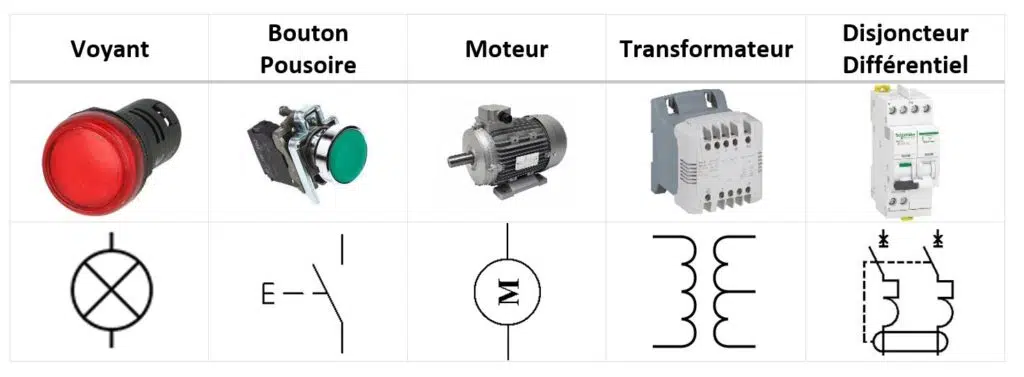

Tout d'abord, un schéma est un dessin ou un tracé qui représente de manière simplifiée une construction technique. Pour réaliser ces diagrammes, nous utilisons des symboles graphiques, c'est le langage des diagrammes, leur dessin et leur identification sont normalisés (IEC 61082 pour les symboles en génie électrique), afin que chacun puisse lire le diagramme. Attention ! les normes entre les pays ne sont pas toujours les mêmes. Logiciels de qualité, de , répond à ces normes.

A lire également : Pourquoi opter pour une résidence meublée près de la plage et près des commerces à Dinard ?

Le schéma de câblage est un dessin qui représente les circuits électriques d'un sous-ensemble ou d'une installation complète. Le schéma électrique a pour but d'expliquer le fonctionnement du système et de fournir les bases nécessaires à sa réalisation physique, à sa mise en service et à sa maintenance.

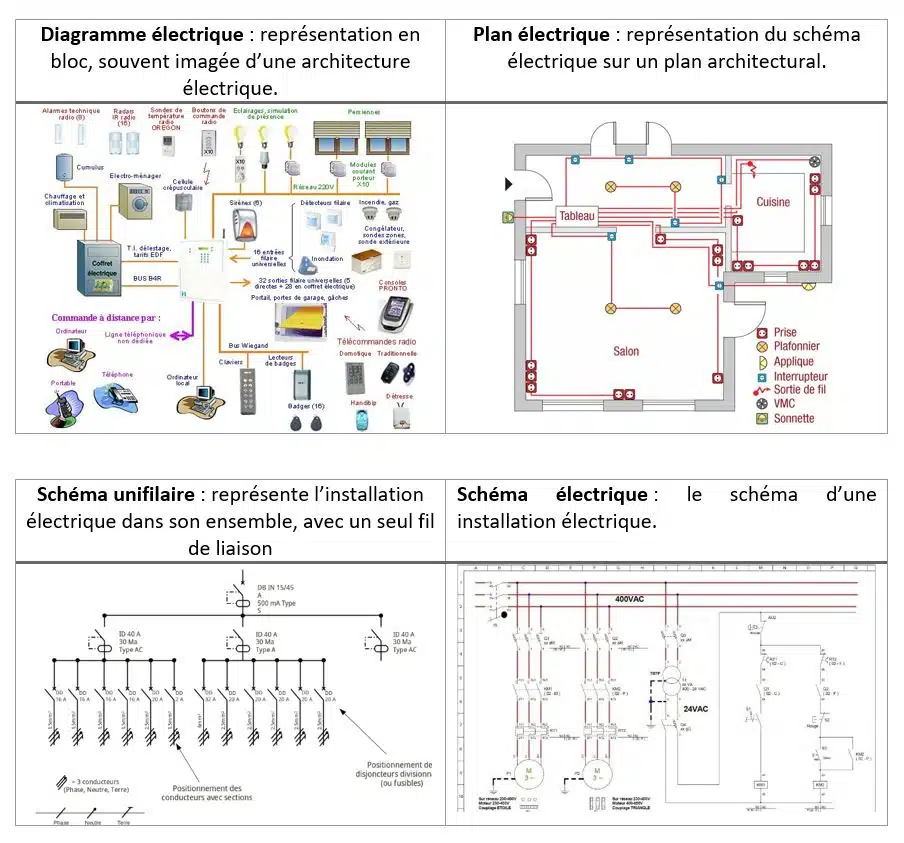

Il existe plusieurs types de schémas électriques, répondant à différentes normes et dédiés à certains domaines, voici quelqu'un :

Les caractéristiques d'un logiciel de diagramme électrique

Auparavant, ces schémas étaient réalisés sur papier, mais il est encore très courant que ce moyen de dessin soit utilisé pendant les phases de pré-conception.

Vous comprenez que vous pouvez créer vos diagrammes « informatiques » avec n'importe quel logiciel de dessin, tel que Paint ou PowerPoint. Mais je ne vous conseille vraiment pas, car grâce aux outils informatiques, les logiciels nous fourniront de nombreuses fonctionnalités qui nous aideront beaucoup dans la saisie des schémas. Les principales caractéristiques sont les suivantes :

  • Design industriel : La fonction de base du design industriel. Copiez et collez, quadrillage millimétrique.
  • Bibliothèques génériques : Le logiciel de conception propose des bibliothèques de toutes sortes permettant de dessiner un disjoncteur par simple glisser-déposer.
  • Plans d'aménagement 2D/3D : Pour réaliser l'intégration dans une armoire ou une boîte de vos éléments électriques.
  • Bibliothèques fournisseurs : en plus de proposer le diagramme du sous-ensemble, cette bibliothèque intègre les prix, les emprises 2D voir 3D, et les spécificités de chaque fournisseur.
  • Automatisations : pour numéroter automatiquement les fils électriques, numéroter les équipements, générer des nomenclatures, générer des listes de borniers.
  • Processus : permettre la surveillance, la vérification et la validation des schémas. Vous permet de gérer la configuration et l'évolution.
  • Environnement collaboratif : le plus un logiciel avancé est intégré dans un environnement complet pour faciliter la transition vers une représentation 3D, d'une carte électronique. Il est également possible de gérer le travail collaboratif en dehors du logiciel en utilisant des plateformes telles que GIT, par exemple.
  • Simulation et calcul : simulation thermique du boîtier, calcul des courants, section du câble, etc.
  • Types de format : Le type de format est très important, pour pouvoir partager vos dessins, les faire évoluer ou changer de logiciel ultérieurement. Il est important de ne pas s'enfermer dans un format propriétaire.
  • Les évolutions : il peut être intéressant de choisir un logiciel offrant une version plus fonctionnelle, mais payant pour pouvoir évoluer.

Logiciel de diagramme

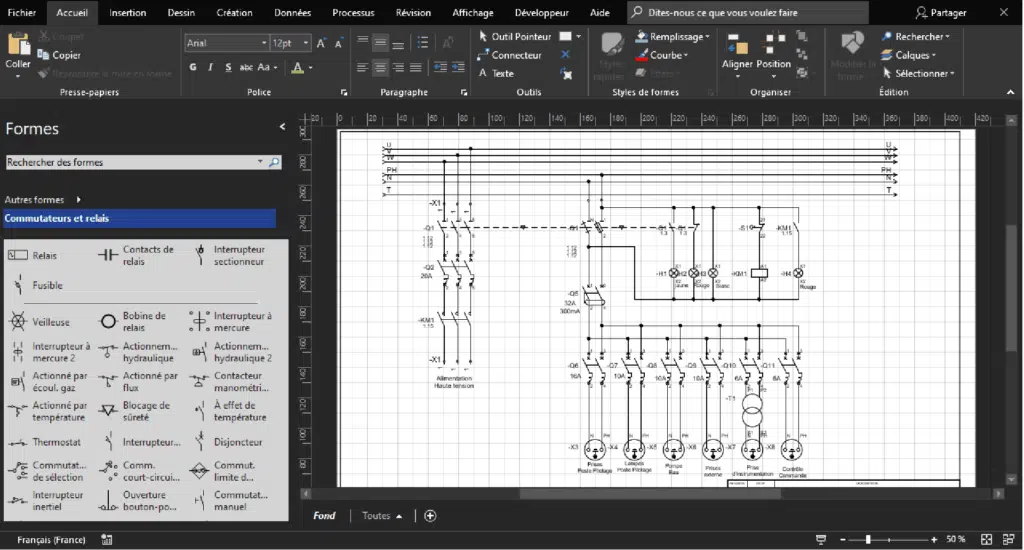

Microsoft Visio Le premier type de logiciel que je vais vous présenter, et le logiciel de diagramme. Il n'est pas dédié à la création de schémas électriques, mais il est suffisamment polyvalent pour faites-le. C'est l'outil de remplacement pour un stylo, un crayon ou une règle. Son point fort, et précisément sa capacité à tout faire ; qu'il s'agisse d'un schéma électrique, pneumatique, d'un schéma de réseau, d'un grafcet, etc. La référence de ce type de logiciel est Microsoft Visio, mais pour réaliser des diagrammes électriques, vous devrez vous procurer la version PRO vendue à 800€ sur le site de Microsoft ( la majorité des étudiants peuvent bénéficier d'une licence gratuite via le MSDNA de leurs écoles), je vais donc vous proposer des alternatives moins chères :

Draw.io  : Ce logiciel est entièrement accessible en ligne et il est entièrement gratuit. Il permet de concevoir des schémas qualitatifs. Il intègre notamment une gigantesque banque de formes et de modèles. De plus, l'utilisateur peut facilement les adapter et les modifier car les éléments proposés sont facilement modifiables. C'est l'outil idéal pour débuter.

Dia : Dia est un programme de diagrammes structurés reconnu par les utilisateurs de Linux. Dia est gratuit logiciel distribué sous les termes de la GNU GPL. Il offre une multitude d'éléments, dont une librairie électrique.

Yed Graph Editor  : très similaire à dia, sauf beaucoup plus puissant et proportionnellement plus difficile à utiliser. Il n'y a pas de librairie

Lucidchart : électrique est un outil en ligne, complet et intuitif. Il a une très bonne compatibilité avec d'autres logiciels. Il peut être utilisé depuis n'importe quel navigateur Internet. Mais la version gratuite est limitée aux petits projets, et vous devrez payer une licence de 4,95 €/mois. De plus, sa bibliothèque électrique est très limitée.

Edraw MAX : est une alternative professionnelle à Microsoft Visio qui vous permet de concevoir de nombreux modèles de diagrammes et de graphiques utiles pour de nombreux besoins : gestion de projet, architecture, développement ou même dans l'enseignement. Mention spéciale aux nombreux modèles disponibles qui répondent à de nombreux besoins. Le prix est de 170€ sur le site.

Schéma électrique

logiciel

Autocad Electrical Il existe un logiciel spécialisé pour la saisie de schémas, avec des fonctions telles que la génération de nomenclature ou la numérotation des fils. Ces logiciels sont dédiés à la création de diagrammes électriques, ils sont donc légèrement plus difficiles à manipuler que les exemples de logiciels de diagramme, mais une fois que vous les maîtrisez, vous gagnerez beaucoup de temps.

QElectroTech : QElectroTech est un logiciel open source permettant de réaliser des schémas électriques. Utilisable pour les schémas simples et indépendants, l'application peut également gérer des projets avec des collections intégrées répertoriant les catégories et les éléments utilisés dans tous les schémas. Le logiciel est principalement utilisé par glisser-déposer et dispose de nombreux outils pour lier, configurer des éléments ou purger des éléments inutiles. QElectroTech est un logiciel très complet puisqu'il vous permet même de dessiner vos propres éléments avec leur comportement. Un logiciel résolument « pro » sous de bons aspects, mais gratuit.

ProfiCAD : C'est un logiciel économique et facile à utiliser conçu pour dessiner des schémas, des schémas électroniques et électriques ainsi que des schémas de circuits de commande. Il peut également être utilisé pour établir des schémas pneumatiques, hydrauliques et autres types de schémas techniques. L'édition non commerciale (Home) est distribuée gratuitement et présente certaines limitations : elle ne prend pas en charge la nomenclature, les listes de réseaux (liste d'interconnexion), les listes de flux, la grille de référence, l'éditeur de bloc de titre et quelques autres.

Schemaplic : est un logiciel d'édition et de simulation de diagrammes électrotechniques, pneumatiques et énergétiques. Ce logiciel est destiné aux professionnels ainsi qu'aux étudiants ou aux formateurs. Schemaplic propose une bibliothèque de composants très riches (moteurs, relais, contacteurs, éléments de pneus, etc.). Schemaplic propose également un module de simulation, très utile pour tester ces circuits. Une version gratuite très complète est disponible et la mise à niveau vers la version pro coûte 95€. Schemaplic est largement utilisé dans le monde de l'enseignement.

XLPRO3 du fabricant Legrand : est un professionnel logiciel d'entreprise pour le fabricant de tablettes. Hagercad.T : est une solution équivalente du fabricant Hager. Ils permettent la conception de panneaux électriques et le calcul des coûts des tableaux de distribution tertiaires

SEE Electrical Free : est la version gratuite de SEE Electrical. Elle offre les mêmes fonctionnalités que la version « Basic », mais est limitée à 3 pages de schéma de circuit par projet. SEE Electrical est une solution de référence très complète pour la CAO électrique depuis plus de 30 ans. SEE Electrical couvre tous les besoins en schémas électriques des petites et moyennes entreprises.

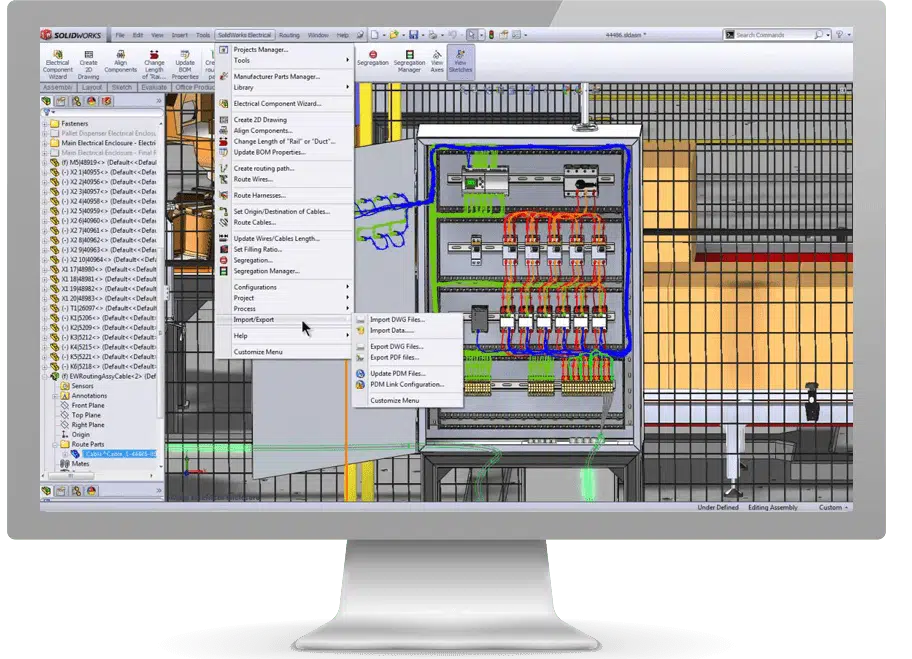

DS Electrical : Est la version gratuite du logiciel électrique Solidworks. Il offre la même fonctionnalité, mais le nombre de pages schématiques est limité à 3 pages (y compris les schémas de câblage) par projet, et le nombre total de documents est limité à 15 par projet, mais le nombre de projets est illimité.

WinRelais : vous permet de créer des lignes simples, multifils, architecturales et développées diagrammes, ceci pour le bâtiment et l'industrie. Une version d'essai est disponible en téléchargement anonyme et gratuit. La licence de la version complète est proposée à un prix modique. Il y a également un taux de scolarité réduit (pour les étudiants/enseignants/école).

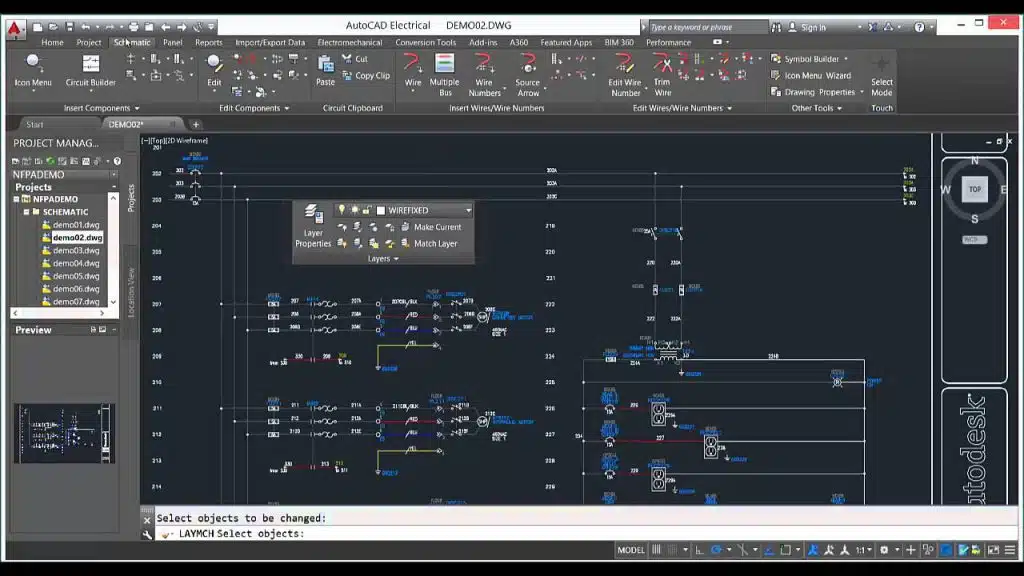

Je n'ai pas pu terminer cet article, sans parler du leader du marché, qui est AUTOCAD Electrical, malheureusement il ne propose pas de versions gratuites. Mais il propose toujours une version gratuite pour l'éducation.

Bonne réalisation des schémas. N'hésitez pas à me contacter ou à laisser des commentaires si vous avez des questions.
